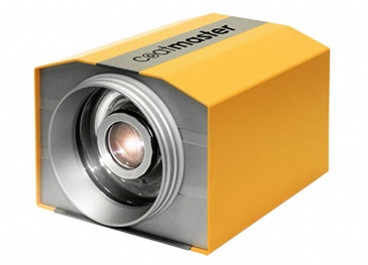

在线非接触式实时测厚系统coatmaster
京公网安备11010802041516号
客服电话
CoatMaster在线非接触式实时测厚系统用于粉末涂料，油漆以及热喷涂行业进行品质及工艺控制。其尽可能大的优点在于可以在生产过程中提前测量涂层厚度，甚至是工件上未固化的粉末涂料或湿油漆。
CoatMaster可在喷涂后立即进行测量,测量过程中无需接触工件，无需破坏工件，量程为1微米-1毫米。测量结果精确，不受涂料颜色，基材外形和材质影响。它根据涂料的热阻特性进行测量。
使润滑油膜控制在较小的容差内。测量速度快，CoatMaster能实现快速测试并输出连续数据文档
可精确测量未固化的涂层;重复性高，节省材料和时间，同时保证了产品质量。
精准检测涂层厚度可减少高达30%的粉末涂料消耗量。在生产早期进行涂层厚度检测，有效节省时间和减少次品率
在柔软，甚至在粗糙的表面上，测量系统都能进行可靠精确测量，保证了产品的高品质
快速精准测量经机械加工表面热喷涂后的涂层厚度。不仅节省质量控制时间，使交付产品上附有数据记录
CoatMaster在线非接触式实时测厚系统采用独有的非破坏性非接触式涂层测厚技术，利用尽可能先进的红外测温镜头(ATO)以及数字信号传输(DSP)技术。
通过算法分析产品表面温度的动态变化过程确定涂层厚度及其它特性,精确测量，重复性好.
CoatMaster 在线非接触式实时测厚系统用红外测温镜头测量涂层厚度，无需破坏产品，无需接触产品，测量距离为5-50cm。所以可以检测各种不同形状和尺寸的产品，可以在任何生产环境下使用。
非接触式测量
采用先进的热光学技术，可在100厘米的距离内进行非接触式涂层厚度测量。
在线和实时性
连续测量生产过程中流水线上的移动工件.
适用于外形复杂的工件
可测曲面，内壁以及角落处
测量各种颜色的涂料
根据你的需求，使用校准或不校准的方式测试.
在生产早期检测涂层厚度度
也适用于未干的油漆和未固化的粉末涂料
检测各种基材上的涂层
包括：金属，塑料，橡胶，木材，碳纤维(CFRP), 玻璃等多种基材

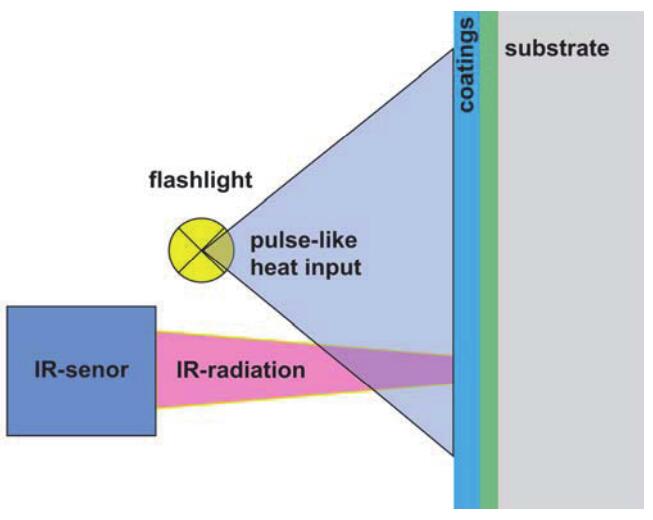

测温镜头外围为电脑控制的脉冲闪光灯，测量过程中闪光灯会对所测的涂层进行加温。镜头里有一个特制的红外感应器远程监测涂层表面温度变化过程。
涂层表面温度的降低的动态变化过程具有特性，它受到涂层厚度以及基材材料的热特性影响。涂层越薄(假定其热导性比基材低),表面温度降得就越快。表面温度随着时间的变化过程将提供涂层厚度的有关信息。
不仅是涂层厚度，涂层的热阻性，导热性以及热扩散性都可以快速而准确的测量。
CoatMaster 在线非接触式实时测厚系统测量原理结构图
CoatMaster 在线非接触式实时测厚系统可以离线也可以在线测量。所以你可以在实验室使用也可以在工厂喷涂生产线上使用。
| 系列 | m1 | m2 | m3 | m4 |
| 探头重量 | 4.9kg | 4.9kg | 4.9kg | 4.9kg |
| 测量范围 | 1-2000μm | 1-2000μm | 1-2000μm | 1-2000μm |
| 测量距离(最大值)(ii) | 30 cm | 50 cm | 80 cm | 120 cm |
| 相对标准偏差 (i) | 3% | 1.5% | 0.7% | 0.3% |
| 灯的使用次数(iii) | 1 mio. | 2 mio. | 4 mio. | 8 mio. |
| 测量频率 (iii) | 1 Hz (2Hz opt.) | 1 Hz (2Hz opt.) | 1 Hz (2Hz opt.) | 1 Hz (2Hz opt.) |
| 样品的相对速度 (ii) | 120m/mi | 120m/mi | 120m/mi | 120m/min |
| 允许角度 (ii) | ± 80° | ± 80° | ± 80° | ± 80° |
| 允许距离 (ii) | 5-30cm | 5-50cm | 5-80cm | 5-120cm |
| 探头工作温度 | 60°C | 60°C | 60°C | 60°C |
| 探头环境温度（放置风柜） | 5°C-35°C | 5°C-35°C | 5°C-35°C | 5°C-35°C |
| 相对湿度(不结露) | <80% | <80% | <80% | <80% |
| 探头与风柜高度差 | 8m | 8m | 8m | 8m |
| 以太网接口 | Yes | Yes | Yes | Yes |
| W-Lan接口 | Opt | Opt | Opt | Opt |
| 外部触发接口 | Yes | Yes | Yes | Yes |
(i)铝材上固化粉末涂层厚度为60um，工作距离为20cm, 1000j
(ii)取决于涂层/基材
(iii)取决于功率的设定
| 系列 | 描述 |
| m1 | 测量距离5-30cm ， 精度< 4 % (决定于涂层和基材) |
| m2 | 测量距离5-50cm , 精度< 2% (决定于涂层和基材) |
| m3 | 测量距离5-80m , 精度<1% (决定于涂层和基材) |
| m4 | 测量距离5-120cm , 精度<0.5% (决定于涂层和基材) |
| 包括：软件，电源线,说明书 | |
